При разработке печатных плат используют специальные программы. В число популярных систем автоматизированного проектирования (САПР) входят P-CAD, Altium Designer, OrCAD и т.д. На подготовительном этапе в базу данных выбранной программы импортируют принципиальную электросхему, схемы всех компонентов с указанием их расположения и назначения каждого вывода. На основе полученной информации о технических параметрах будущей платы подбираются материалы для ее изготовления.
Конструирование
На данном этапе определяются размеры и контур платы, размещение крепежных отверстий, рассчитывается максимально допустимая высота электронных компонентов. Размещаются все компоненты и отрисовываются проводящие дорожки. Рассчитываются механические характеристики будущей ПП.
Важно выполнить проверку на наличие ошибок, чтобы исключить замыкания, наложения компонентов и т.д.
Подготовка выходной документации
В конструкторской документации, которая передается изготовителю, требуется указать:
-
материал основания ПП;
-
диаметры отверстий;
-
тип переходных отверстий (луженые, открытые, закрытые паяльной маской);
-
количество и тип областей гальванических покрытий;
-
тип и цвет паяльной маски;
-
потребность в маркировке;
-
вариант обработки контура (скрайбирование, фрезеровка).
После разработки печатной платы файл с выходной конструкторской документацией необходимо перевести в формат, с которым сможет работать изготовитель.
Важные нюансы
Чтобы печатная плата могла решать поставленные задачи, необходимо грамотно выбрать:
-
материал изготовления основания (учитываются требования к производительности схемы, себестоимости платы и т.д.);
-
количество слоев (зависит от сложности проекта);
-
вариант исполнения переходных отверстий в платах с несколькими слоями.
Если печатные платы планируется изготавливать на автоматизированном оборудовании, необходимо предусмотреть реперные точки, которые обеспечат точную установку электронных компонентов на свои места. Чтобы отводить тепло от компонентов большой мощности и предотвратить перегрев, плата должна включать специальные участки (полигоны) из меди, подключенные к питанию или земле.
Разработка печатных плат требует определенных знаний. Компании, занимающиеся изготовлением ПП под заказ, нередко предлагают помощь в подготовке проекта и конструкторской документации.

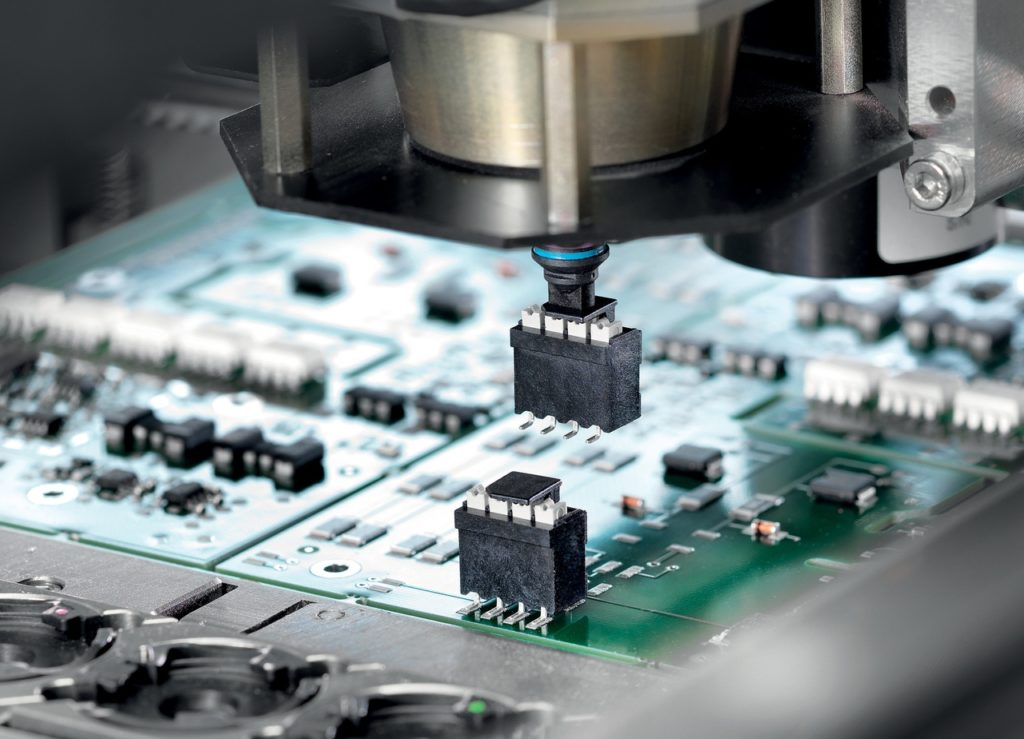

Компания «Сант» в Новосибирске установит электронные компоненты на готовые платы. Список услуг включает выводной и поверхностный монтаж печатных плат. Установка SMD компонентов осуществляется вручную и на автоматизированном оборудовании, в зависимости от объема и специфики заказа.
