Испытание кабельных линий после ремонта — важная процедура, которая необходима для подтверждения работоспособности и надежности восстановленной системы. После проведения ремонтных работ на кабельных линиях, будь то ремонт поврежденного участка или замена отдельных компонентов, важно удостовериться, что восстановленные кабели соответствуют техническим требованиям и могут безопасно использоваться в течение долгого времени.
Значение испытаний
Кабельные линии служат важным элементом любой электрической системы, независимо от ее назначения — промышленного, жилого или инфраструктурного. Испытания после ремонта позволяют выявить скрытые дефекты, которые могли возникнуть как следствие ремонта или эксплуатации. Если не провести надлежащее тестирование, существует риск возникновения аварийных ситуаций, которые могут привести к:
- Перегреву кабелей и последующему выходу из строя оборудования.
- Пожарам, вызванным короткими замыканиями.
- Нарушению работы всей электрической сети.
Поэтому испытания после ремонта не только гарантируют надежную работу электрической системы, но и обеспечивают безопасность окружающей инфраструктуры.
Основные виды испытаний
Испытания кабельных линий после ремонта делятся на несколько ключевых категорий:

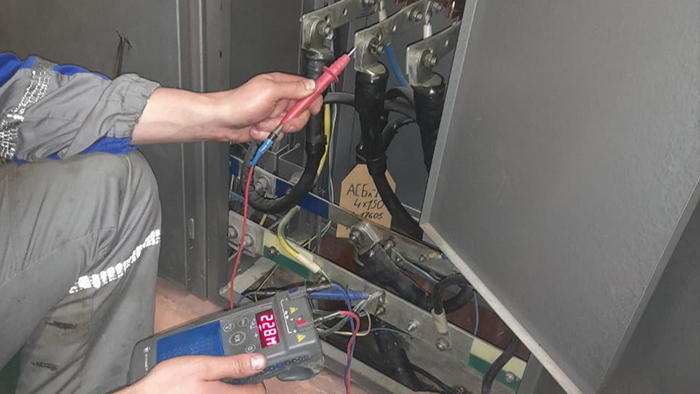

- Измерение сопротивления изоляции. Это одно из наиболее важных испытаний, которое проверяет целостность изоляционного слоя кабеля. Повреждения изоляции могут привести к пробоям и коротким замыканиям, что опасно при эксплуатации. Измерение проводится при помощи мегаомметра, который подает высокое напряжение на кабель и измеряет сопротивление его изоляции. Нормативы сопротивления зависят от типа кабеля, однако в большинстве случаев оно должно быть не менее нескольких мегомов.
- Испытание повышенным напряжением (высоковольтное испытание). Это испытание предназначено для проверки стойкости изоляции кабеля при подаче напряжения, превышающего номинальное рабочее напряжение. Данный тест позволяет выявить слабые места в изоляции, которые могут стать причиной пробоев при эксплуатации. Высоковольтное испытание проводится с использованием специальных испытательных установок, которые генерируют необходимое напряжение.
- Измерение активного сопротивления жил кабеля. Этот тест позволяет проверить электрическое сопротивление проводников внутри кабеля. Повышенное сопротивление может свидетельствовать о нарушении целостности проводников, наличии коррозии или плохом контакте. Для выполнения измерения используют миллиомметры, которые фиксируют малые значения сопротивления.
- Тепловизионное обследование. Этот метод позволяет визуализировать распределение температуры вдоль кабельной линии. Он особенно полезен для выявления участков, которые могут перегреваться из-за плохого контакта или повреждения проводников. Тепловизионное обследование помогает заранее обнаружить потенциально опасные участки, которые могут вызвать аварии.
Порядок проведения испытаний
Процедура испытаний кабельных линий после ремонта должна проводиться в строгом соответствии с действующими нормативами и техническими требованиями. Важно, чтобы все испытания проводились квалифицированными специалистами с использованием сертифицированного оборудования.
- Подготовительный этап. Перед началом испытаний необходимо отключить кабельную линию от источника питания и провести ее визуальный осмотр. Удостоверившись, что кабель не поврежден механически и все соединения выполнены корректно, можно переходить к испытаниям.
- Проведение испытаний. В зависимости от типа кабеля и его назначения, выполняется один или несколько видов испытаний. Например, для силовых кабелей среднего и высокого напряжения необходимо проводить высоковольтные испытания, в то время как для слаботочных кабелей достаточно измерения сопротивления изоляции.
- Анализ результатов. После завершения испытаний результаты фиксируются в протоколе, который служит официальным документом, подтверждающим исправность кабельной линии. В случае выявления отклонений, принимаются меры по устранению недостатков — это может быть дополнительный ремонт или замена отдельных элементов кабельной системы.
Необходимость повторных испытаний
Важно отметить, что испытания кабельных линий после ремонта не являются разовой процедурой. Даже если кабель успешно прошел проверку после ремонта, через определенное время рекомендуется повторно проводить тесты для контроля его состояния. Это особенно актуально для систем, работающих в сложных условиях эксплуатации, таких как:
- Высокие механические нагрузки.
- Воздействие агрессивной среды (влага, химические вещества).
- Переменные температуры.
Периодическое проведение испытаний позволяет своевременно выявлять износ или повреждения и предотвращать аварии.
Заключение
Испытания кабельных линий после ремонта играют ключевую роль в обеспечении безопасности и надежности электрических систем. Они помогают не только выявить возможные дефекты после выполнения ремонтных работ, но и предотвратить потенциальные аварии. Проведение таких тестов — залог долговечной и стабильной работы кабельной системы, особенно в критически важных объектах.
